VIGOUR>>سوئیچ جریان سری VEFS1 SS 316L مواد VAR
در محیط‌های-خلویت و مأموریت-بالا، نظارت بر جریان بیش از یک عملکرد کنترلی است-این یک حفاظت اساسی برای کیفیت محصول، یکپارچگی سیستم و ایمنی عملیاتی است. سوئیچ جریان سری VIGOR VEFS1 به منظور ارائه تشخیص جریان بسیار قابل اعتماد در برنامه هایی که آلودگی، نشت یا شرایط جریان ناپایدار غیرقابل قبول است، طراحی شده است.
از ساخت نیمه هادی و پردازش دارویی گرفته تا ابزار دقیق تحلیلی پیشرفته، VEFS1 عملکرد ثابت و قابل تکراری را ارائه می‌کند-که تضمین می‌کند فرآیندها با دقت، اطمینان و پایداری طولانی‌مدت اجرا شوند.
تاریخ فنی
- فشار منبع: خلاء تا 3500 psig (241 بار)
- نقاط مرجع سفر جریان: 25/50/100 slpm (N2 در 100 psig)
- دقت: ± 10%
- جهت نصب: عمودی در 8 درجه و درگاه ورودی در پایین
- دمای عملیاتی: -10 ~ 175 درجه فارنهایت (-23 ~ 80 درجه)
- بدنه: SS 316L VAR
- ورودی / خروجی: جوش لوله 1/4 اینچی / اتصالات VFS
- نشتی (خارجی): 2x10^-10 mbar l/s He
- نوع: SPDT، 3 سیم / موقعیت 2
- توان: 30VDC / حداکثر 3W
- جریان سوئیچینگ: حداکثر 0.2 آمپر
- جریان حمل: حداکثر 0.5 آمپر
- مقاومت تماس اولیه: حداکثر 0.1 اهم
- طول کابل: 3 متر
- گیج سیم: 24AWG
ویژگی محصول
طراحی جریان{0}}مناطق مرده و نواحی جاروب نشده در مسیر جریان را به طور کامل حذف می‌کند و تضمین می‌کند که گاز بدون باقی‌مانده یا آلودگی عبور می‌کند.
فرآیند ذوب ثانویه SS316L تولید و جذب ذرات معلق را به حداقل می‌رساند و شرایط محیط‌های با خلوص فوق‌العاده- مانند محیط‌های مورد استفاده در تولید نیمه‌رساناها را برآورده می‌کند.
با طیف وسیعی از فشار طراحی، از خلاء تا 241 بار، می‌تواند به طور پایدار شرایط عملیاتی مختلف از جاروبرقی تا فشار{1} بالا را کنترل کند و سازگاری قوی سیستم را نشان دهد.
دارای مکانیزم شناور مغناطیسی-و سوئیچ نی است. هنگامی که نرخ جریان از مقدار از پیش تعیین شده فراتر رود، سیگنال سوئیچینگ را به طور دقیق و واضح ارائه می دهد و پاسخ به موقع به مسائل ایمنی مانند جریان غیرعادی خط لوله را ممکن می سازد.
پیکربندی انعطاف پذیر، ادغام ساده شده
سری VEFS1 از گزینه‌های اتصال استاندارد چند صنعت-برای تطبیق طرح‌های مختلف سیستم پشتیبانی می‌کند:
- VFS مرد (MVA)
- VFS زن (FV4)
- جوش لوله (TWA)
نمایه‌های ابعادی ثابت در سراسر پیکربندی‌ها، طرح‌بندی سیستم، جایگزینی و مقاوم‌سازی{0}}را ساده می‌کند و زمان خرابی و پیچیدگی نصب را کاهش می‌دهد.
ترتیب واضح، انتخاب مطمئن

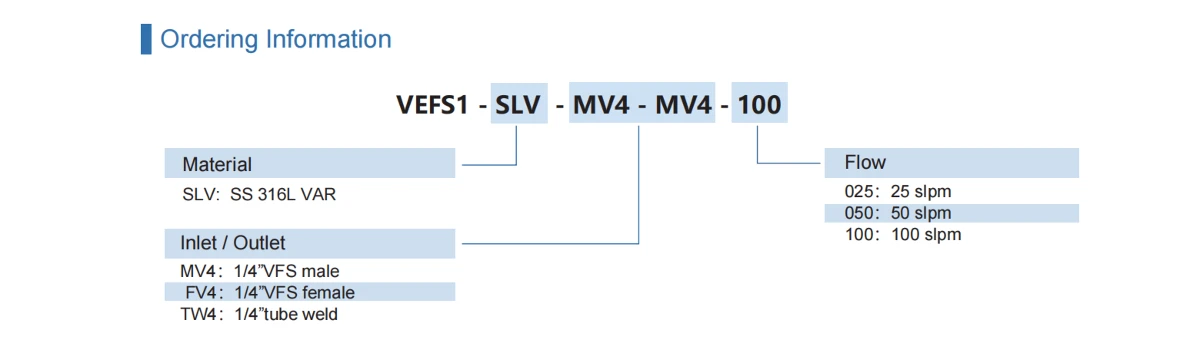

هر واحد VEFS1 از طریق یک سیستم شماره‌گذاری شفاف و ساختارمند مشخص می‌شود که مواد، نوع اتصال و نقطه تنظیم جریان را تعریف می‌کند.
- مثال:
VEFS1-SLV-MVA-MVA-100
← ساختار VAR 316L، ورودی/خروجی نر VFS، نقطه تریپ جریان 100 slpm
پاکی را حفظ کنید. محافظت از فرآیندها اطمینان از قابلیت اطمینان
سوئیچ جریان VIGOR VEFS1 را برای بهبود یکپارچگی فرآیند، محافظت از عملیات حیاتی و دستیابی به نظارت قابل اعتماد جریان-در جایی که مهندسی پیشرفته با عملکرد واقعی{2}}جهان مطابقت دارد، انتخاب کنید.
